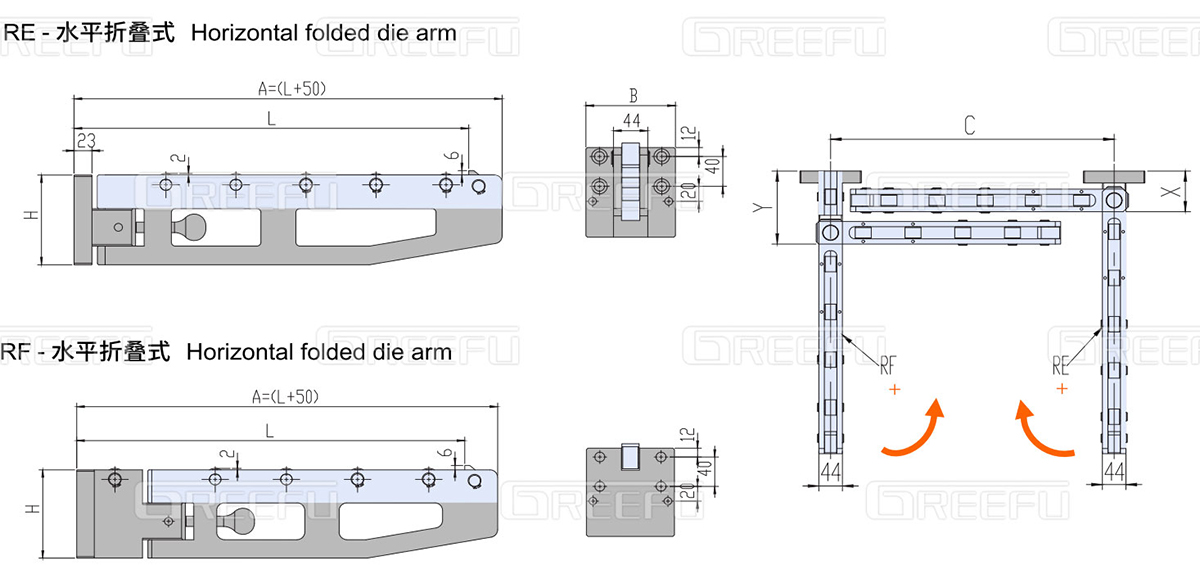

水平折叠式

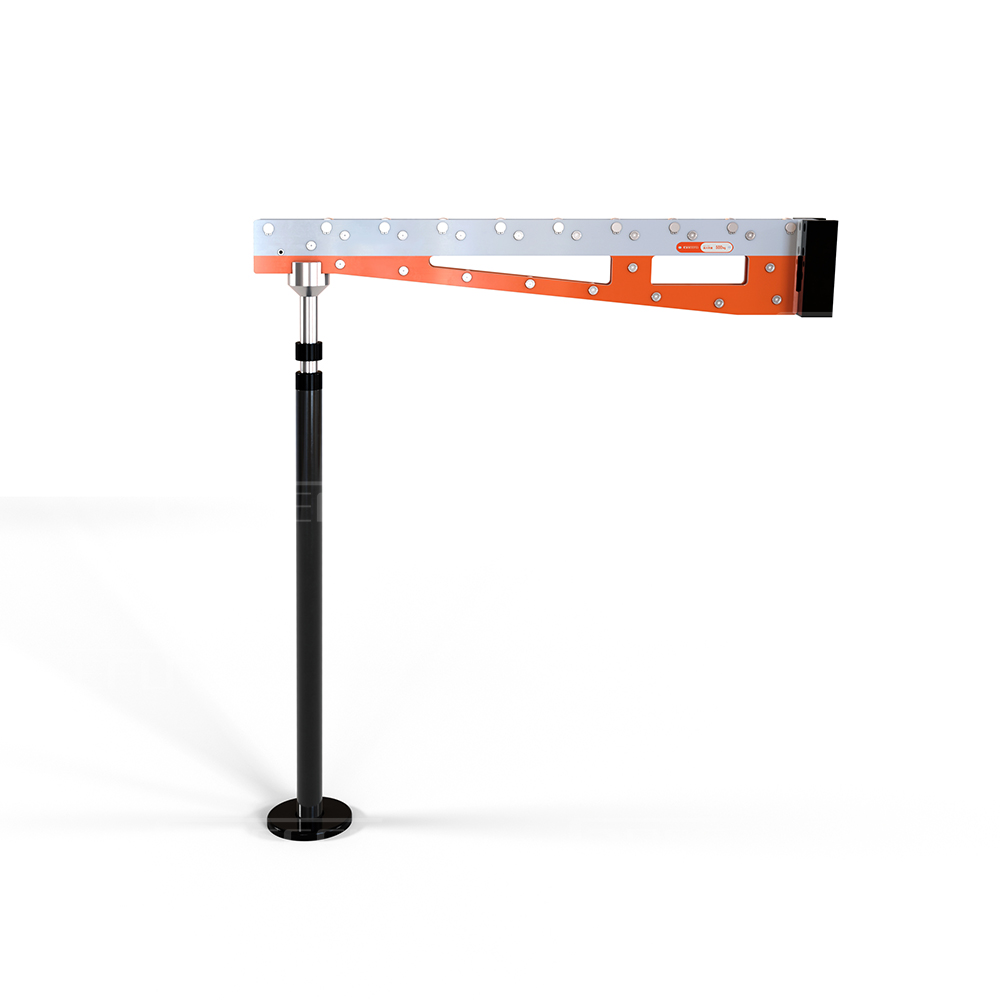

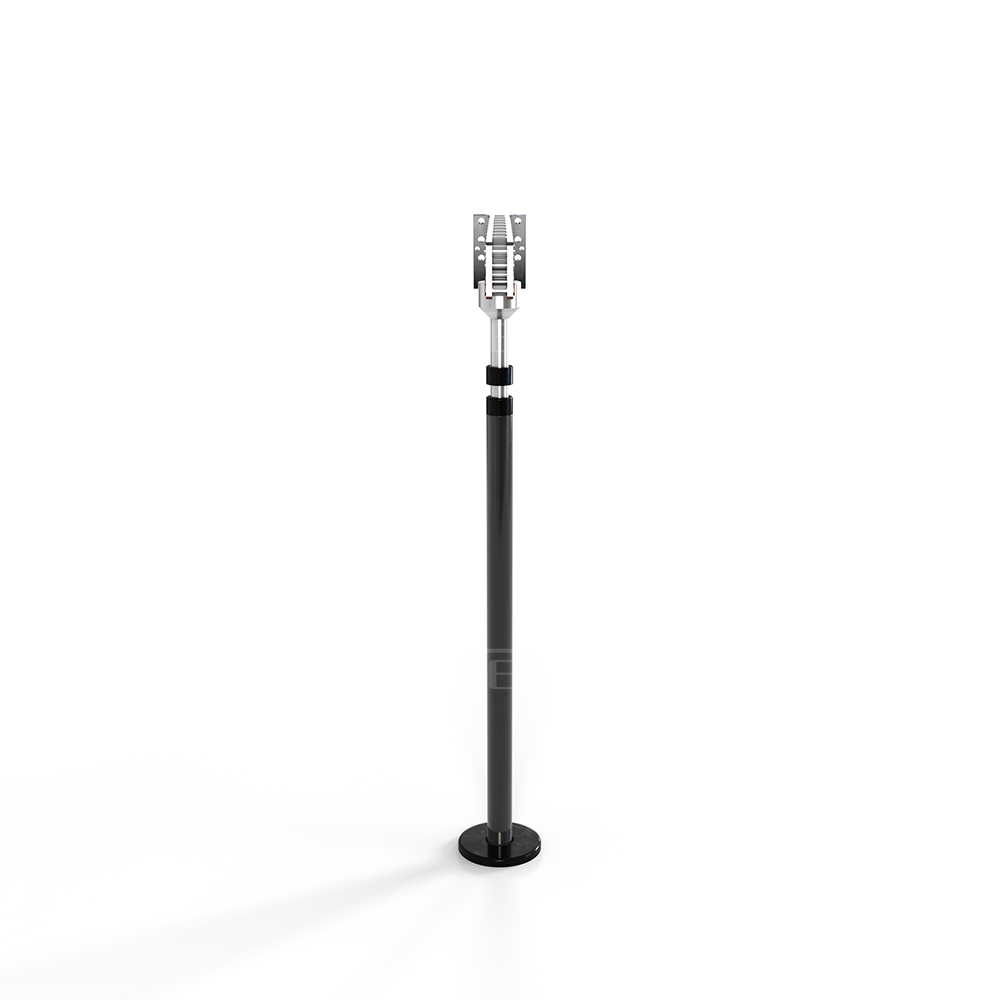

1：移模臂收纳方式当移模臂引出距离≥1000mm时，需安装支座

C ：  拆卸式

D ：  折下式

E / F ： 水平折叠式

2：移模臂长度

长 度 = 500

长 度 = 700

长 度 = 800

长 度 = 900

长 度 = 1000

长 度 = 1200

长 度 = 1300

长 度 = 1400

长 度 = 1500

长 度 = 1600

长 度 = 1700

*确认长度时请注意移模臂结构形式及容许负载,详见各参数表

3：容许负载

详情请具体参照尺寸图表

移模臂端部的滚轮安装在接近工作台处，模具更换更省力。

滚轮外圈经过特殊的硬化处理，加长了使用寿命。

滚轮配合滚针轴承，使其具有承载力高，耐冲击，摩擦系数小，特别适用于重载、低速、往复或摆动等场合。

移模臂端部上的止挡块用于防止模具脱落，为安全装置。
